Projekt · Open Source (MIT) · Offline

FlipsiTherm

Schaltschrank-Klimatisierung richtig auslegen — ohne Cloud, ohne Login. FlipsiTherm berechnet Heiz- und Kühlleistung, Frostschutz, Taupunkt und Filterlüfter-Volumenstrom: herstellerneutral mit offener, nachvollziehbarer Rechnung nach IEC TR 60890 und EN 61439.

Download (eine HTML-Datei) GitHub-Repository

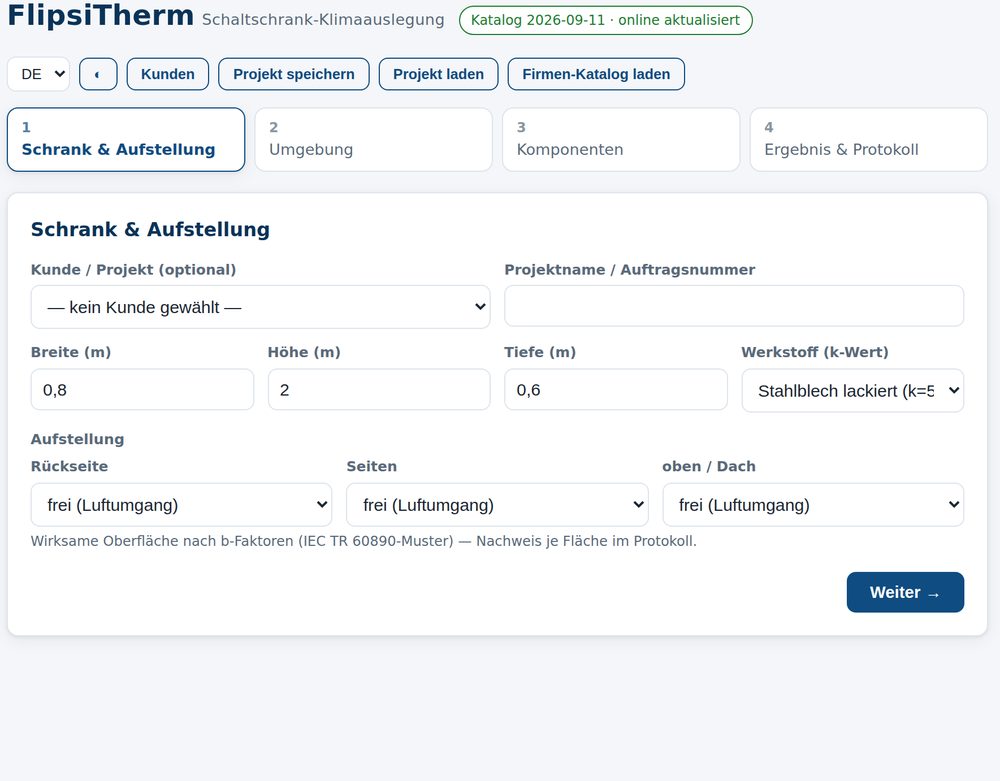

FlipsiTherm Schritt 1: Schrank und Aufstellung — Maße, Werkstoff und Luftumgang eingeben — Schritt 1: Schrank & Aufstellung — Maße, Werkstoff, Luftumgang

FlipsiTherm Ergebnis: Kühlung, Heizleistung und Taupunkt mit Geräte-Empfehlungen — Schritt 4: Ergebnis mit Geräte-Empfehlungen (herstellerneutral)

Warum FlipsiTherm?

Rittal RiTherm, Pfannenberg PSS, Schneider ProClima: alles Browser-Tools mit Account-Zwang, die nur eigene Produkte empfehlen. FlipsiTherm ist die offene Alternative — gebaut von einem Schaltschrank-Praktiker.

Läuft auf gesperrten Firmen-PCs — eine Datei, kein Setup, kein Admin

Offline-first: ohne Internet voll funktionsfähig, online werden nur geprüfte Daten geladen

Offene Rechnung: jede Zahl zeigt Formel und Norm-Bezug — der Prüfer sieht alles

84 Geräte über Rittal, STEGO, Pfannenberg und nVent Hoffman hinweg

Normbezogenes Protokoll als druckfertiges PDF

Eigene Firmen-Kataloge und Kundenverwaltung — alles lokal, DSGVO-freundlich

In vier Schritten

Schrank & Aufstellung — Maße, Werkstoff, Aufstellungsart

Umgebung — drei Temperaturen, Luftfeuchte, EN-Presets

Komponenten — Netzteile, Umrichter, Trafos mit Wirkungsgrad

Ergebnis & Protokoll — Heizung, Kühlung, Volumenstrom, PDF

Downloads

FlipsiTherm v0.2.1

Rechenkern + UI + Kataloge · 64 Tests · MIT

Download

Quellcode

kernel.js getestet · Kataloge mit Quellenlinks

GitHub

Häufige Fragen

Braucht FlipsiTherm eine Installation?

Nein. Eine einzelne HTML-Datei, die in jedem aktuellen Browser läuft — auch auf Firmen-PCs ohne Adminrechte, vom USB-Stick oder Netzlaufwerk.

Braucht es Internet?

Nein. Voll funktionsfähig ohne Internet. Mit Internet aktualisieren sich Kataloge und Sprachen — es wird aber niemals Code nachgeladen, nur geprüfte Daten.

Wie sieht die Rechnung aus?

Alle Formeln sind offen dokumentiert: wirksame Oberfläche nach b-Faktoren (IEC TR 60890), Hüllverlust Q = k·A·ΔT, Taupunkt nach Magnus, Heizfall gegen Frost und Betauung, Volumenstrom V = 3,1·Q/ΔT. Die Methodik liegt als Dokument im Repository.

Wo melde ich Fehler oder Wünsche?

Am schnellsten im TechFlipsi-Discord — dort gibt es eigene Kanäle für FlipsiTherm. Alternativ über GitHub-Issues im Repository.

Fragen zur Auslegung, Fehler gefunden oder eine Funktion im Kopf? Der Discord ist der schnellste Weg — oder du öffnest ein Issue auf GitHub.

TechFlipsi-Discord

Hinweis: FlipsiTherm unterstützt die fachliche Auslegung; die Verantwortung für die Bemessung liegt bei der ausführenden Elektrofachkraft. FlipsiTherm ist nicht mit den genannten Herstellern verbunden.
